一、产品简介

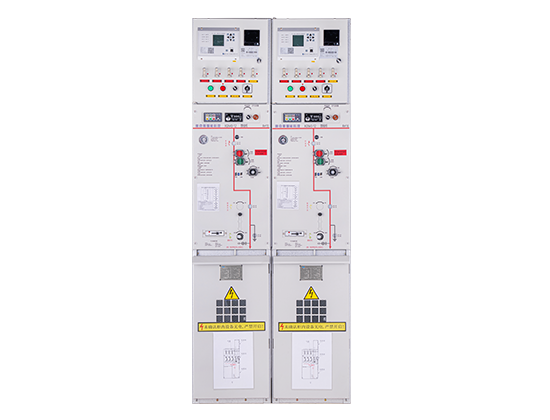

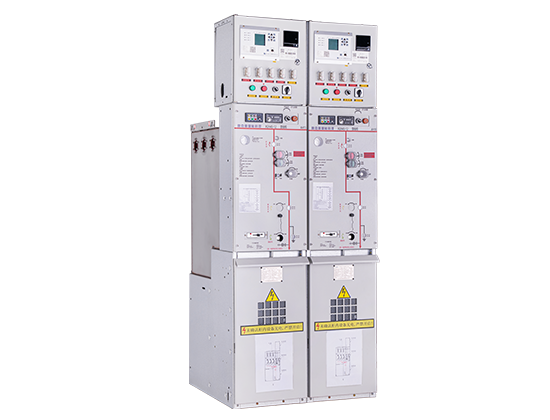

  AGH-12 型 12kV 无 SF6 气体绝缘环网柜与 AGS-40.5 型 40.5kV SF6 气体绝缘环网柜（简称 “AG 系列环网柜”），是 AUX 专为新能源配电与复杂工业场景设计的中压核心设备。其中，AGH-12 以 N₂+ 干燥空气为绝缘介质，打破传统 SF6 温室气体依赖；AGS-40.5 依托 SF6 高效灭弧特性，适配高压大容量场景，二者均能实现电力设备的保护、监控与电能分配，电压覆盖 12kV-40.5kV，额定电流达 630-1250A，是行业首批实现 “环保与高压性能兼顾” 的环网柜产品，填补 12kV 环保气体环网柜在 31.5kA 分断能力的市场空白。产品采用模块化设计，高压开关、母线、电缆室 “分区独 立” 布局，结构紧凑（AGH-12 尺寸 500×1025×2330mm），维护便捷，为光伏 / 储能、城市配电、工业厂区提供安全可靠的中压配电解决方案。

二、严苛环境适应性设计

  1. 高海拔与极温挑战（-25℃~+65℃）

海拔强化：AGS-40.5 电气间隙按 5000m 海拔修正，相对地绝缘强度提升 25%，杜绝高海拔电晕放电；AGH-12 雷电冲击耐受电压达 75kV（峰值），适配 1000-3000m 高原场景。

极温稳定：AGH-12 采用气室温度补偿设计，-25℃低温下绝缘气体压力稳定；AGS-40.5 优化 SF6 气室散热结构，+65℃高温下仍保持 99% 绝缘性能，全温域无性能衰减。

  2. 风沙与运输抗震

密封防护：柜体整体防护等级 IP4X，AGH-12/AGS-40.5 高压气室达 IP67，门框双层 EPDM 密封垫 + 侧板加强筋，风沙渗透量≤0.01m³/h。

抗震结构：采用 8 号槽钢底座延长焊接，气室与柜体弹性连接，通过 12.7 吨整机颠簸试验（符合 IEC 60068-2-29 标准），适应 3000 公里长途运输与矿区、山区复杂地形安装。

  3. 潮湿与凝露防控

防潮设计：AGH-12 低压室配备 S 型百叶窗 + G3 级无纺布过滤棉，湿气阻隔率达 95%；AGS-40.5 SF6 气室内置吸湿器，露点温度≤-40℃，杜绝凝露。

自动保护：内置高精度温控器（测量精度 ±1℃），气室超温（≥80℃）或压力异常（≤0.2Bar）时自动报警，避免绝缘失效。

  4. 电气安全强化

五防联锁：高压室电磁锁 + 机械联锁双重防护，实现 “防误分合、防带负荷分闸、防带电合接地、防误入带电间隔、防接地开关误操作”，操作零误触。

铜排安全：低压柜镀锡铜排搭接（载流量提升 15%），AGH-12 相间 / 相地间距按 1.2kV 修正（≥125mm），AGS-40.5 按 40.5kV 标准设计（≥300mm），杜绝短路风险。

三、技术优势与客户价值

  1. 高可靠性设计

核心器件升级：AGH-12 配 NDW3-2500HU 框架断路器（31.5kA 极限分断）、160A 全范围熔断器（31.5kA 分断）；AGS-40.5 采用真空灭弧断路器，短路开断电流达 31.5kA，机械寿命 10000 次。

绝缘性能卓越：AGH-12 N₂+ 干燥空气绝缘，局部放电量≤10pC；AGS-40.5 SF6 年漏气率≤0.01%，绝缘寿命超 30 年，远高于行业 20 年标准。

  2. 智能运维便捷

远程监控：内置 Modbus-RTU 通讯测控装置，支持远程分合闸、气室压力 / 温度监测、故障报警（响应时间≤1s），适配智慧配电云平台。

维护友好：AGH-12/AGS-40.5 低压柜单门 90° 开启 + 定位装置，电缆室预留 400mm 操作高度；模块化单元互换性达 100%，单元更换时间≤30 分钟。

  3. 全场景适配

多环境覆盖：适用于高原（≤5000m）、沙漠（温度 - 25~+65℃）、沿海（盐雾等级 C5M）等场景，AGH-12 适配环保敏感区（水源地、景区），AGS-40.5 适配高压大容量场景。

长期耐用：柜体采用 2.0mm 镀锌钢板（锌层厚度≥85μm）+50×5 接地铜排，抗盐雾腐蚀性能达 1000 小时无锈蚀，整体寿命超 30 年。

四、应用场景

  光伏 / 储能升压站：AGS-40.5 适配 40.5kV 光伏 / 储能升压站，支持 4400kVA 以上集中式光伏阵列电能汇集，AGH-12 用于 12kV 储能变流器（PCS）配电。

城市配电场景：AGH-12 用于城市居民区、高层建筑环网供电，AGS-40.5 用于城市变电站 10kV-40.5kV 电压转换。

  工业厂区：适配石化、钢铁、铁路等工业场景，AGH-12 耐受多油污环境，AGS-40.5 应对高压大容量电机启动负荷。

  AGH-12/AGS-40.5 系列环网柜，以 “环保适配、高压可靠、智能便捷” 为核心，突破中压配电设备的环境与性能瓶颈，适配 12kV-40.5kV 全电压等级，为新能源与工业配电提供高安全、长寿命的中压解决方案。
