一、产品简介

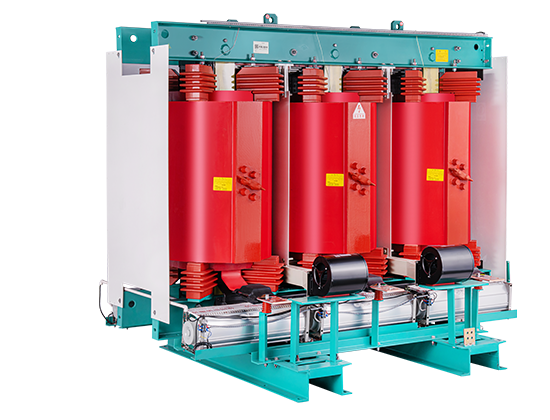

SCBH15/SCBH17/SCBH19系列干式非晶合金配电变压器，是专为商业建筑、数据中心、精密工业等负荷中心设计的核心电力设备，可实现6kV/10kV至0.4kV的稳定电压转换，适配-20℃~+45℃室内复杂环境，单机容量覆盖200~2500kVA，突破传统干式变压器“体积大、噪音高、损耗高”瓶颈，是行业首批采用“非晶合金铁芯+真空压力环氧树脂浇注”工艺的负荷中心机型，填补室内高节能、低噪音配电设备市场空白。且采用“高压-低压-温控”品字型布局，结构紧凑

 二、严苛环境适应性设计

 1. 温度与负荷波动挑战（-20℃~+45℃）

温度适配：绝缘等级达H级（最高耐温180℃），采用杜邦NOMEX纸与环氧树脂复合绝缘体系，-20℃低温下绝缘电阻保持≥1000MΩ，+45℃高温时绕组温升控制≤60K，适配数据中心、商业建筑等室内温度波动场景。

负荷耐受：1.5倍过载能力（持续6小时），短路耐受电流达25kA/3s，可应对工业厂区电机启动、数据中心负荷峰值等短时过载工况，避免设备停机。

 2. 防尘与绝缘防护

密封防护：线圈采用真空压力环氧树脂浇注工艺（真空度≤1Pa），形成全密封绝缘层，局部放电量≤5pC，防尘等级达IP4X，杜绝粉尘侵入影响绝缘性能，适配电子厂房、数据中心等洁净环境。

绝缘稳定：环氧树脂绝缘层厚度均匀（2~3mm），耐老化性能优异，长期运行后绝缘介损≤0.003，较普通干式变压器绝缘寿命延长50%。

 3. 振动与安装适配

振动控制：铁芯与柜体间设阻尼缓冲垫，运行振动速度≤2.5mm/s，避免振动传导至建筑结构，适配医院、酒店等对振动敏感的场所。

安装灵活：支持落地、壁挂两种安装方式，最小机型可通过1.2m宽标准电梯运输，适配高层建筑地下室、狭小机房等安装空间受限场景。

 4. 电气安全强化

五防联锁：高压室电磁锁+机械联锁，实现“五防”功能；低压出线端设绝缘护罩，避免误触带电部件，适配人员密集的商业、公共设施场景。

铜排安全：低压柜采用镀锡铜排（搭接面压花处理），接触电阻≤10μΩ，相间/相地间距按1.14kV修正（≥125mm），温升≤40K，杜绝短路与过热风险。

 三、技术优势与客户价值

 1. 高可靠性设计

变压器升级：采用SCB-Z系列干式非晶合金变压器（适配该系列），以SCBH15-1000kVA机型为例，空载损耗仅550W，负载损耗（120℃）10400W，效率达99.6%，较传统SCB10型硅钢干式变压器空载损耗降低70%。

关键防护：内置高精度绕组温控器（测量精度±1℃），绕组温度超150℃时自动报警，湿度过高（≥90%）时触发防凝露加热器，避免绝缘失效；配备压力释放阀，故障时定向泄压，保障人员安全。

 2. 智能运维便捷

远程监控：内置Modbus-RTU通讯模块，支持远程监测绕组温度、负荷电流、局部放电量，可接入智慧配电云平台，实现遥控、遥测、遥信功能，适配数据中心无人值守需求。

维护友好：线圈表面光滑无油污，灰尘易清理；低压柜采用快开锁设计，单门开启角度达120°，检修空间充足，年度维护时间缩短至2小时/台。

 3. 全场景适配

多环境覆盖：适用于商业建筑、数据中心、工业厂区、新能源储能等负荷中心场景，低噪、低耗、安全特性全面适配室内高要求配电需求。

长期耐用：柜体采用2.0mm冷轧钢板（静电喷塑），抗腐蚀性能优异；非晶合金铁芯采用真空退火工艺，磁性能长期稳定，使用寿命超25年，全生命周期成本降低50%。

 四、应用场景

商业与公共设施：200~630kVA机型适配商场、医院、酒店，低噪音（声功率级≤45dB）保障环境舒适，全密封结构适应地下室潮湿环境。

数据中心：630~2500kVA机型适配大型数据中心，低损耗助力PUE值优化（可降低0.05~0.1），全密封防尘适配机房洁净要求。

工业厂区：400~2500kVA机型适配精密制造、电子厂房，1.5倍过载能力应对设备启动负荷，耐谐波特性保障生产线稳定。

新能源储能：630~2500kVA机型适配储能电站PCS侧配电，稳定实现电能转换，可与储能系统联动提升电网调峰能力。

SCBH15/SCBH17/SCBH19系列干式非晶合金配电变压器，专为负荷中心严苛需求设计，突破传统干式变压器在节能、噪音、安装上的局限，以“极致低耗、超低噪音、高安全”为核心，搭配智能运维功能，为负荷中心配电系统提供高效稳定的支撑，是室内电力升级的核心选择。
