一、产品简介

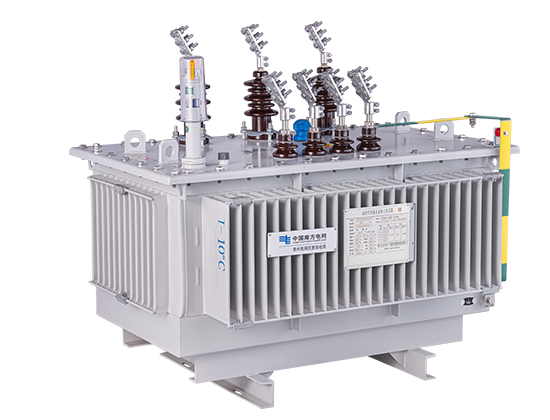

S(B)H15/S(B)H21/S(B)H25系列油浸式非晶合金配电变压器，是专为户外配电场景（农网改造、户外工业、新能源配套）设计的核心电力设备，可将配电系统电压稳定转换（适配10kV/20kV输入，0.4kV输出），适配-30℃~+45℃极温、C5M级高盐雾、强风沙等复杂户外环境，单机容量覆盖30~2500kVA，突破传统油浸变压器“高损耗、弱耐候”瓶颈，是行业首批实现“非晶铁芯+植物油绝缘+全密封”三位一体的户外机型，填补户外中大容量非晶配电设备市场空白。且采用模块化设计，高压、变压器、低压单元“分区独立”布局，结构紧凑（400kVA机型尺寸1215×1105×1450mm），维护便捷，为户外电力系统提供高效、稳定、环保的电能转换解决方案。
二、严苛环境适应性设计
1. 高海拔与极温挑战（-30℃~+45℃）
海拔强化：电气间隙按3000m海拔基准修正（10kV机型高压相间≥125mm，20kV机型≥180mm），绝缘性能提升25%，杜绝高海拔电晕放电，无需额外降容即可适配西藏、青海等高原区域。
极温稳定：优化油箱波纹片数量（2500kVA机型波纹数达32组），散热面积较普通油箱增加30%；可选FR3植物油绝缘（燃点362℃、闪点330℃），-30℃低温下油流动性无衰减，+45℃高温时油顶温升控制≤55K，全温域保持高效散热。
2. 风沙与运输抗震
密封防护：箱体整体防护等级IP67，门框采用双层EPDM密封垫+侧板加强筋，风沙渗透量≤0.01m³/h；油箱采用304不锈钢+粉末喷涂工艺（干膜厚度≥160μm），抗沙尘磨损能力提升40%。
抗震结构：采用8号槽钢底座延长焊接+变压器下移固定，铁芯与油箱间设弹性缓冲层，通过GB 50260标准9度抗震试验及12.7吨整机颠簸试验（模拟3000公里长途运输），适配山区、矿区等复杂地形安装。
3. 潮湿与凝露防控
防潮设计：低压室配备S型百叶窗+G3级无纺布过滤棉，湿气阻隔率达95%；油箱顶部设防雨檐，避免雨水渗入密封面，相对湿度≤95%（月均≤90%）环境下可长期稳定运行。
自动保护：内置高精度PT100温控器（测量精度±1℃），油温超80℃时自动触发冷却风机；配备瓦斯继电器（800kVA+机型标配），油位异常或内部故障时自动报警，避免设备损伤。
4. 电气安全强化
五防联锁：高压室电磁锁+机械联锁双重防护，实现“防误分合断路器、防带负荷分合隔离开关、防带电合接地开关、防带接地开关送电、防误入带电间隔”，操作零误触。
铜排安全：低压柜采用T2电解铜镀锡铜排（搭接面载流量提升15%），相间/相地间距按1.14kV修正（≥125mm），杜绝短路风险；高压套管选用硅橡胶材质，防污闪等级达IV级，适应多沙尘环境。
三、技术优势与客户价值
1. 高可靠性设计
变压器升级：采用ZGS20-Z·G系列油浸式非晶合金变压器（适配该系列箱变），以S(B)H15-400kVA机型为例，空载损耗仅131W，负载损耗（75℃）3800W，效率达99.5%，较传统S11型硅钢变压器空载损耗降低66%。
关键器件：配置160A全范围熔断器（分断能力31.5kA）、NDW3-2500HU框架断路器（极限分断能力50kA），短路耐受电流达25kA/3s，保障户外复杂工况下设备安全。
2. 智能运维便捷
远程监控：内置Modbus-RTU通讯测控装置，支持远程监测油温、负荷电流、油位状态，故障时自动推送报警信息（响应时间≤1s），适配户外无人值守场景。
维护友好：低压柜单门90°开启+定位装置，电缆室预留400mm操作高度，单人可完成接线与检修；油箱侧面设油样阀，无需停机即可检测油质，运维效率提升50%。
3. 全场景适配
多环境覆盖：适用于高原、沙漠、沿海、户外工业等场景，防护等级IP67（变压器油室IP68），抗盐雾、抗风沙、抗极温能力全面达标。
长期耐用：镀锌钢板箱体+50×5mm接地铜排，抗腐蚀性能达C5M级，盐雾试验1000小时无锈蚀；全密封结构年漏气率≤0.05%，使用寿命超20年，全生命周期运维成本降低60%。
四、应用场景
农网改造：适配农村台区30~630kVA配电需求，低损耗降低电网线损，灵活支持柱上、台架安装，助力南方电网、国家电网农网升级项目。
户外工业厂区：250~2500kVA机型适配钢铁、化工等户外车间配电，耐受高盐雾、多粉尘环境，1.5倍过载能力应对负荷波动。
新能源配套：630~2500kVA机型适配光伏、风电分散式电站，稳定实现电能升压转换，适配户外恶劣发电环境。
沿海与高原：高防腐、高海拔适配特性，服务海南、西藏等区域户外配电，保障特殊环境电力供应。
S(B)H15/S(B)H21/S(B)H25系列油浸式非晶合金配电变压器，专为户外严苛环境设计，突破传统户外变压器损耗高、耐候弱、维护繁的痛点，以“低耗环保、强耐候、高可靠”为核心，搭配智能运维功能，为户外配电系统提供长期稳定的电能转换支撑，是户外电力升级的优选设备。
