一、产品简介

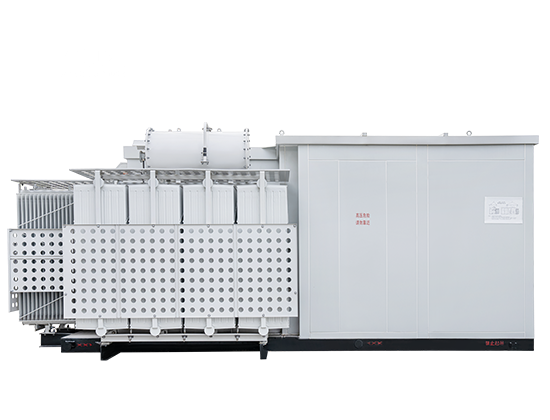

YB20FD 系列华式风电箱变是针对内蒙古克什克腾旗等复杂风电场景研发的创新型预装式变电站，采用高压单元、变压器单元、低压单元 “品字型” 一体式布局，底座为 4200×3200mm 焊接式槽钢结构，整体机械强度经强化设计，可应对起吊、运输及安装过程中的强冲击。

作为公司首款 11000kVA 大容量风电箱变，产品突破多项技术瓶颈：配置 11000kVA 油浸式变压器（低压侧电流达 5570A）、7500A 大电流框架断路器及多回路进线系统（低压侧 21 根电缆，含 3 根零线），高压侧采用天安断路器 + 接地隔离开关组合方案，集成测控保护装置实现远程监控，完美适配大型风电场的高功率电力转换需求。其模块化设计不仅提升空间利用率 30%，更通过方框型偏心吊具与焊接式底座设计，确保安装运输过程中的结构稳定。

二、严苛环境适应性设计

1. 高海拔与宽温域稳定运行（-28.8℃~+40.5℃）

高海拔优化：针对 2000m 海拔场景，高压侧电气间隙按 40.5kV 系统强化设计，导体间距≥327mm，杜绝低气压下的电晕放电风险，绝缘性能较常规产品提升 20%；

极端温度应对：低压室配置 500W 轴流风机 + 冷风机组合系统，顶部取消封板加速排风，配合 2 个进风百叶窗与基础进风设计，形成高效散热风道，保障 - 28.8℃极寒至 40℃高温环境下设备稳定运行。

2. 风沙、覆冰与潮湿环境防护

全密封结构：箱体整体防护等级达 IP54，门框采用双层密封条 + 内部强筋加固，变压器油箱防护等级 IP68，可抵御 27m/s 强风裹挟的沙尘侵袭；

防覆冰与防潮：外壳采用镀锌钢板 + 不锈钢紧固件，抗盐雾等级达 C4 级，高低压室配置恒温加热板自动调控湿度，避免凝露导致电路短路；箱顶倾斜度≥3°，双层顶盖设计防止覆冰堆积与热辐射影响。

3. 地震与运输抗震保障

抗震结构：角钢框架 + 焊接式底座通过 7 度抗震烈度测试（地震动峰值加速度 0.15g），起吊脚处增设槽钢加固，确保强振动下设备不变形；

安全吊装：采用方框型前后偏心吊具，经起吊模拟验证吊点受力平衡，搭配专用吊绳实现平稳起吊，运输过程中可承受 12.7 吨级颠簸冲击。

4. 电气安全强化设计

五防联锁系统：高压室配置电磁锁 + 带电显示器，35kV 侧带电时自动锁闭柜门；低压室采用 “机械五防 + 智能脱扣” 双重保护，门开即触发跳闸机制；

绝缘与间隙控制：高压侧电气间隙≥330mm，低压侧按 1.14kV 标准设计（相间 / 相地间距≥30mm），杜绝短路与放电风险。

三、技术优势与客户价值

1. 大容量核心器件确保高可靠性

变压器性能：S20-11000/35 油浸式变压器，空载损耗仅 8.53kW，负载损耗 88.05kW，效率达 99.4%，带油枕及气体继电器实现非电量保护；

开关设备：高压侧配置 40.5kV 真空断路器（额定电流 630A，短时耐受电流 31.5kA/4s），低压侧采用 7500A 耐低温框架断路器（极限分断能力 80kA），适配大电流工况；

防雷保护：35kV 氧化锌避雷器（额定电压 51kV），可承受 5kA 标称放电电流，雷电冲击残压≤134kV，有效抵御 28.7 天 / 年雷暴日的冲击。

2. 智能运维与高效管理

全面监控系统：低压柜配置综合保护测控装置，集成光纤、网口及 RS485 接口，支持远程监测电量 / 非电量数据（油温、烟感、温湿度等），实现故障预警与遥控分合闸；

维护便捷性：低压室门开启角度≥90°，电缆室预留≥500mm 操作空间，21 根进线电缆（含 3 根零线）布局清晰，可拆卸防尘滤网降低维护频率。

3. 大容量集约设计提升场景适配性

空间优化：“品字型” 布局使高压、变压器、低压单元紧凑集成，较传统结构空间利用率提升 30%，适配风电场有限安装场地；

铜排高效载流：低压侧采用 150×10×4 规格镀锡铜排（载流 5570A），汇流排通过单相母线框固定，搭配冷风机定向散热，温升控制优于行业标准。

四、应用场景

该产品专为大型风电场设计，尤其适用于高海拔（≤2000m）、多风沙、宽温域的复杂气候区域，可广泛应用于：风电 - 储能一体化电站的电力转换环节；高抗震需求的山地风电场及沿海风电项目

YB20FD-40.5/1.14kV-11000 以 11000kVA 超大容量、多场景适应性及智能运维能力，为风电行业提供了高可靠的电力转换解决方案，推动风电装备向 “大容量、高效率、高防护” 方向升级，助力新能源产业高质量发展。
