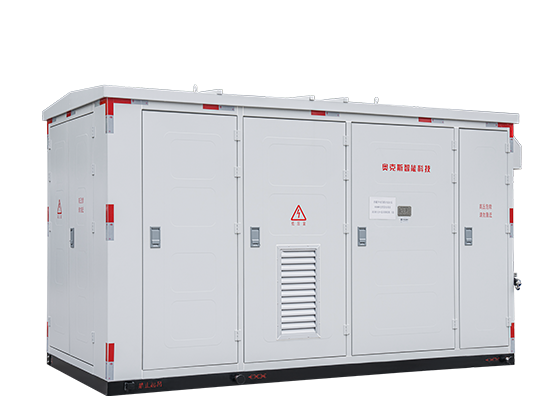

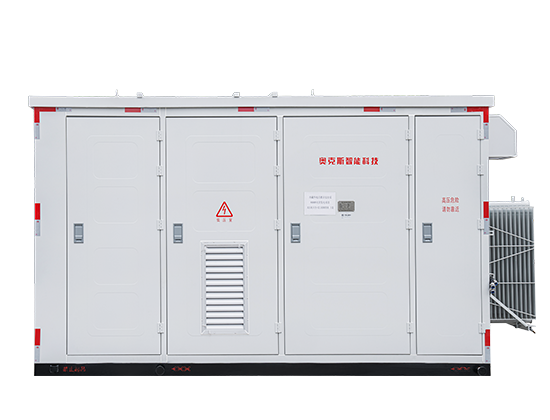

产品特点
采用一体式顶盖，防护等级高、结构紧凑、占地面积小

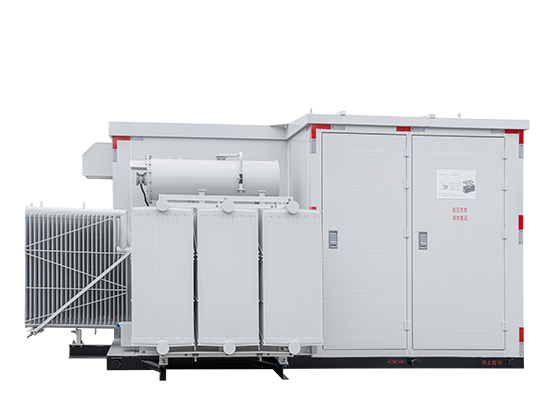

高压配置独立高压柜，使用负荷开关熔断器组合电器或者真空断路器，安全防护有保障、检修维护便捷）采用油浸式变压器，使用油作为绝缘材质，散热器外置，散热效果好变压器油箱装设带通讯接口的压力表，油位低信号、高温报警信号、超温跳闸信号通过微机装置与主站联网，可实现遥测、遥控、对变电站实行实时监控
防护等级IP54，适用强风沙、极端气温等恶劣环境
便于维修与维护，降低运行成本
适应环境
环境温度：-25C～+40℃；
海拔高度：不超过1000m；
户外风速：不超过35m/s；
相对湿度：日平均不大于95%，月平均不大于90%；
地震烈度：不超过Ⅷ度；
安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动；
产品参数
| 光伏发电10KV发电系统，按照如下表1进行： | ||||||
| 光伏发电35KV光伏发电系统，按照如下表1进行： | ||||||
| 序号 | 项目 | 单位 | 高压单元 | 变压器 | 低压单元 | |
| 负荷开关熔断器组合器 | ||||||
| 1 | 额定容量 | KVA | / | 500～2000 | ||
| 2 | 额定电压 | KV | 12 | 10/口 | 0.27～0.8 | |
| 3 | 额定频率 | HZ | 50 | 50 | 50 | |
| 4 | 额定电流 | A | 315 | / | / | |
| 5 | 1min工频耐压对地、相间 | KV | 42/48 | 85 | 2.5 | |
| 6 | 雷电冲击耐压对地、相间 | KV | 75/85 | 170/200 (全波/载波） | 8 | |
| 7 | 额定短路开断电流 | KA | 25/31.5 | / | / | |
| 8 | 额定峰值耐受电流 | KA | 31.5 | / | 75 （极限分断） | |
| 9 | 额定短路耐受电流 | KA | 20 | / | 65 （额定分断） | |
| 10 | 额定短路耐受电流持续时间 | S | 4 | / | 1 | |
| 11 | 额定短路关合电流（峰值） | KA | 50 | / | ||
| 12 | 噪音水平 | db | / | ≤60 | / | |
| 13 | 外壳防护等级 | IP54 | IP33 | IP54 | ||
| 14 | 外形尺寸 | 根据所选变压器容量和高、低压实际配置 | ||||
| 注：口是系统低压电压逆变器出口电压，参数高压1000m海拔，低压以2000m海拔为例。 | ||||||
| 光伏发电35KV发电系统，按照如下表2进行： | ||||||
| 序号 | 项目 | 单位 | 高压单元 | 变压器 | 低压单元 | |
| 负荷开关熔断器组合器 | ||||||
| 1 | 额定容量 | KVA | / | 500～8000 | ||
| 2 | 额定电压 | KV | 40.5 | 35/口 | 0.27～0.8 | |
| 3 | 额定频率 | HZ | 50 | 50 | 50 | |
| 4 | 额定电流 | A | / | / | / | |
| 5 | 1min工频耐压对地、相间 | KV | 95/118 | 70 | 2.5 | |
| 6 | 雷电冲击耐压对地、相间 | KV | 185/215 | 170/200 (全波/载波） | 8 | |
| 7 | 额定短路开断电流 | KA | 31.5 | 25/31.5 | / | |
| 8 | 额定峰值耐受电流 | KA | 63 | 63/80 | / | 75 （极限分断） |
| 9 | 额定短路耐受电流 | KA | 25 | 25/31.5 | / | 65 （额定分断） |
| 10 | 额定短路耐受电流持续时间 | S | 2 | 4 | / | 1 |
| 11 | 额定短路关合电流（峰值） | KA | 63 | 63/80 | / | |
| 12 | 噪音水平 | db | / | ≤60 | / | |
| 13 | 外壳防护等级 | IP54 | IP33 | IP54 | ||
| 14 | 外形尺寸 | 根据所选变压器容量和高、低压实际配置 | ||||
| 注：口是系统低压电压逆变器出口电压，参数高压1000m海拔，低压以2000m海拔为例。 | ||||||
