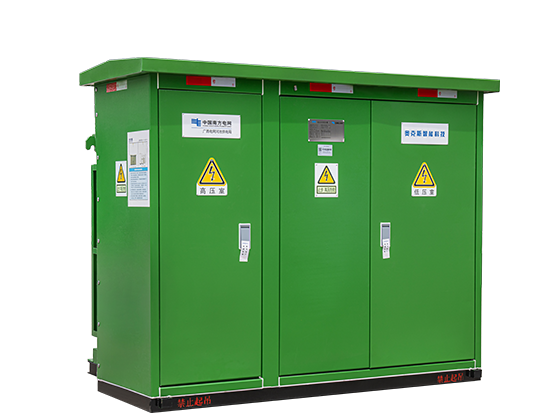

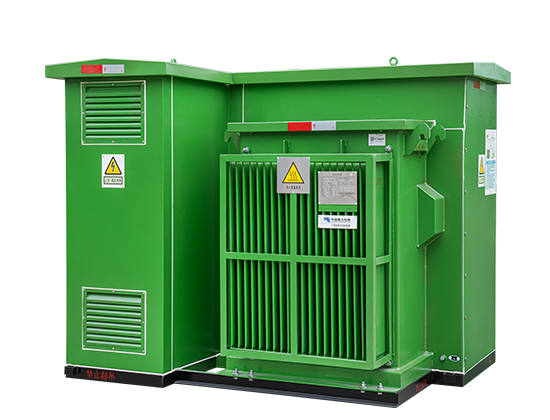

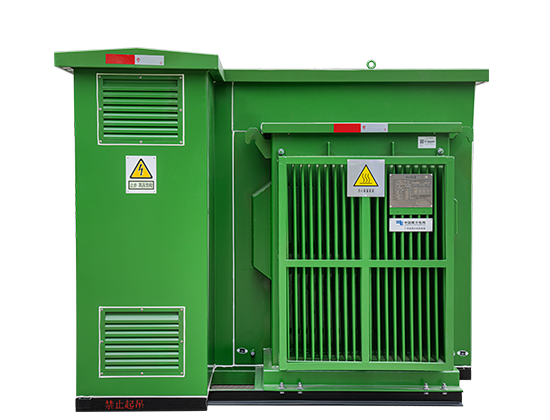

预装式变电站(组合式变压器）(美式)
YBP27A-12/0.4-50~800（ZGS□□-315——800/10)型预装式变电站(组合式变压器）是一种将高压开关设备、变压器器身、保护熔断器放在油箱中的箱式变配电产品。本产品作为10kV/0.4kV、三相交流50Hz、额定容量为50~800kVA独立成套的变配电设备。广泛用于各类住宅、商业建筑、公共设施、工矿企业及城乡电网。 本产品符合GB/T17467-2020《高压/低压预装式变电站》，JB/T10217-2013《组合式变压器》等标准。 （ZGS□□-315——800/10为南网通用型号)
产品特点
采用美国通用的结构模式，体积为同样功能的欧式箱变的三分之一，重量为二分之一
变压器油作为10kV侧高压元件的绝缘介质，大幅度缩短了安全距离
油箱采用全封闭结构，油和空气全面隔绝，减缓了氧化过程和水汽的介入，提高了高压系统设备的稳定性、可靠性和安全性
采用S20节能系列卷铁心变压器，系国电公司推荐的节能产品
低噪声：比普通美式箱变运行噪声下降7～10dB
可作为终端变电站或环网变电站使用
防腐防尘：采用粉末喷涂，防腐涂料处理，长期使用后，表面仍美观完好
低压侧采用智能型断路器、塑壳断路器，分断能力高、保护性能好
适应环境
环境温度：-25℃~+40℃；
海拔高度：不超过1000m；
户外风速：不超过35m/s；
相对湿度：日平均不大于95%，月平均不大于90%；
地震烈度：不超过Ⅷ度；
安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动；
产品参数
| 项目 | 单位 | 高压单元 | 变压器 | 低压单元 | |||
| 额定容量 | kVA | 50~800 | |||||
| 额定电压 | kV | 12 | 10/0.4 | 0.4 | |||
| 额定频率 | Hz | 50 | 50 | 50 | |||
| 配用熔断器最大额定电流 | A | 160 | |||||
| 1min工频耐压对地、相间 | kV | 42/48 | 2.5 | ||||
| 雷电冲击耐压对地、相间 | kV | 75/85 | 5 | ||||
| 额定短路开断电流 | kA | 31.5 | |||||
| 额定峰值耐受电流 | kA | 50 | 143 | ||||
| 额定短路耐受电流 | kA | 20 | 65 | ||||
| 额定短路耐受电流持续时间 | S | 4 | 1 | ||||
| 额定短路关合电流（峰值） | kA | 50 | |||||
| 噪音水平 | dB | / | ≤50 | / | |||
| 外壳防护等级 | IP44 | IP68 | IP44 | ||||
| 外形尺寸 | 根据所选变压器容量和高、低压实际配置 | ||||||
